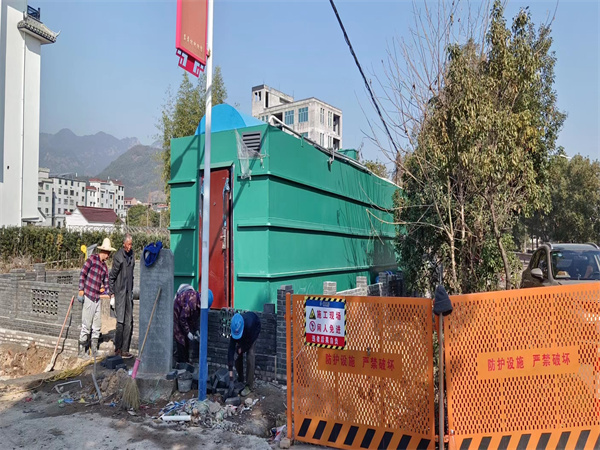

濾布濾池設備一體化設備，轉盤式纖維轉盤過濾器是結合了表面過濾易于清洗、深層過濾納污能力強優點的新型微孔過濾設備。主要用于農村、村鎮等生活污水處理設備，出水效果達標一級排放標準。

一、設備概述

濾布濾池設備一體化設備內池體、過濾組件、反洗組件、驅動組件和控制系統，應成套配備安全、有效及可靠運行所需的附件、緊固件、備品備件；規格及數量詳見貨物和相關服務表、圖紙。

二、主要貨物表

序號 名   稱 型號 單位 數量 備  注

1 纖維轉盤過濾器 100m3/d，變化系數1.85 套 2

2 濾布濾池設備一體化設備 100m3/d，變化系數1.85 套1

三、要參數和構成

濾布濾池設備一體化設備，應滿足有效的捕獲微米顆粒，過濾精度高，納污能力強，過濾穩定，有很強的耐沖擊負荷能力。纖維轉盤過濾器主要由池體、過濾組件、反洗組件、驅動組件和控制系統構成。纖維轉盤過濾器應備有濾布自動清洗機構，清洗時無需停機，實現連續運行出水。

反沖洗水量系數：小于2%

四、工作原理

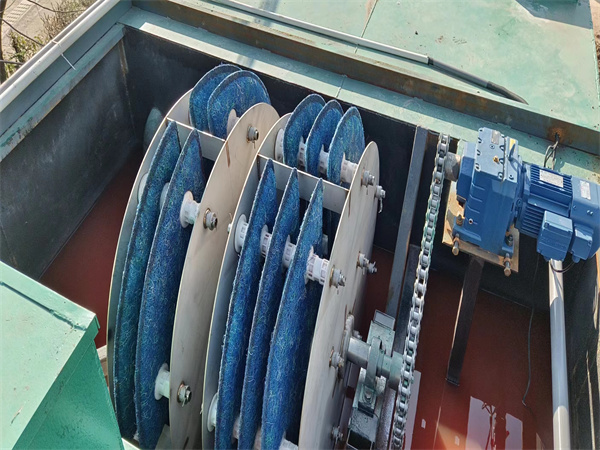

濾布濾池設備一體化設備，轉盤式纖維轉盤過濾器的過濾介質是直徑以微米計量的微纖維。微纖維過濾層的橫斷截面是厚度為2-3毫米的纖維層狀結構，其比表面積大，孔隙多，借助毛細管芯吸效應增強吸水效果，快速吸水和快速變干成為它的顯著特性，因此過濾速度快，不易滋生微生物，易于清洗。再加之微纖維纖度高、密度大，可以有效的捕獲微米顆粒，過濾精度高，其納污能力強，過濾穩定，有很強的耐沖擊負荷能力。

1）過濾

待過濾的液體流入池體中，通過重力自流，經微纖板表面的微纖維過濾層過濾，大的懸浮顆粒被攔截在過濾層的表面，少量能穿透表面的微小顆粒被攔截在微纖維之間的縫隙中。過濾后的液體順著微纖板的導流槽被收集入中心轉鼓后流出池體，完成過濾，在過濾時設備是靜止不動的。

2）清洗

當微纖板表面捕獲的顆粒增多，通量下降，池體內液位升高，控制系統啟動反洗。驅動組件帶動轉鼓旋轉，同時反洗水泵啟動，加壓水通過噴嘴擊打在微纖板表面并反彈，纖維板表面的纖維層在加壓水的擊打下彈動并釋放剝離固體顆粒，反彈的水將固體顆粒沖洗入反洗水回收盒中，被排污泵抽出。隨著轉鼓的旋轉，所有的微纖板都被清洗干凈，通量恢復，水位下降，反洗停止。整個反洗過程，過濾同時進行，無需間歇進水。

3）排泥

沉淀在池底的顆粒物，根據水質的不同定期由底部排泥管靜壓或泵排出池體。

五、報價單

濾布濾池設備一體化設備報價單       單位：（元）

設備名稱：纖維轉盤過濾器 外形尺寸：2300*1600*2200

設備型號：YB-L1200/2 設備重量：

處理量：300-500T/d 進水：SS≤20mg/L         出水：SS≤10mg/L

數量：1套

濾布濾池設備主要材料、部件供貨清單

序號 設備、部件名稱 規格、參數 單位 數量 材質 品牌

1 中心過水筒 Φ400*1200*4 套 1 SS304

2 減速機 R77  N=0.37KW 臺 1 鑄鐵 長城

3 過濾盤片及骨架 2組*6片 片 12 尼龍 復合纖維   絲桿：304

4 反洗自吸泵 Q=25m3/h H=7m

N=1.5KW 臺 1 鑄鐵 博利源

5 固定端板 套 1 SS304

6 托輪、壓輪 套 1 SS304  、尼龍

7 驅動鏈輪 套 1 材質：304

8 鏈條 米 4

9 自動控制柜 700*600*300 套 1 材質：304防雨  PLC，觸摸屏

10 液位控制器及支架 套 1 琥珀

11 電動蝶閥 DN65 臺 2 閥體：鑄鋼 閥芯:304    信恒

12 可曲繞軟接 DN65 只 3 鑄鋼、 橡膠 信恒

13 反洗吸盤及支架 套 4 SS304、尼龍

14 設備緊固件 項 1 SS304

15 負壓表 只 1 SS304

16 配套線纜 項 1

17 池內排泥管路 DN65 套 1 碳鋼防腐

18 反洗連接總承 DN65 套 1 碳鋼防腐

19 電動閥連接管路 DN65 套 1 碳鋼防腐

20 設備箱體 1800*1600*2200*6 套 1 碳鋼防腐

總價 合計98000.00元

報價說明：以上價格為含稅價，不含運輸及安裝調試費（一體化設備在車間均已調試完成后出廠）。

以上參數僅供參考，具體參數以合同為準。

更多關于濾布濾池一體化設備的相關資料，可關注公司網站（www.sdmzjscl.com）！
